Método de início de arco da máquina de corte a plasma

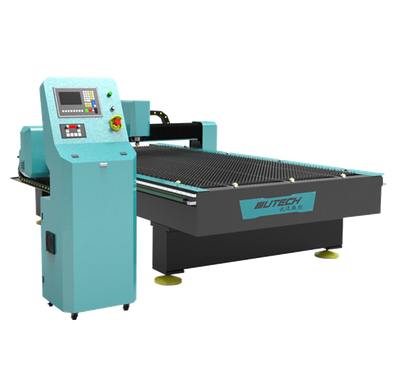

Corte geralmente se refere ao corte de metal. Uma máquina de corte a plasma é um método de corte que usa um arco de plasma muito fino e de alta temperatura para derreter rapidamente o metal local e, em seguida, soprar o metal fundido com um fluxo de ar. O eixo X adota um trilho-guia circular linear de alta precisão e o eixo Y adota um trilho-guia linear de alta precisão, que tem menos resistência ao funcionamento. O erro de retilineidade dos dois trilhos do eixo X é garantido como inferior a ± 0,05 mm, e o erro vertical do eixo X e do eixo Y não é superior a ± 0,05 mm. O carrinho de corrida adota uma estrutura leve. Sob a ação da pressão do ar, tensão e campo magnético, o arco livre colunar (que pode ser comprimido em um arco de plasma, a seção condutora do arco de plasma tem uma pequena concentração de energia. O gás na coluna do arco pode quase atingir o estado de íon. A temperatura do arco pode ser tão alta quanto 15.000 ℃ -30.000 ℃. Pode derreter rapidamente metais e outros objetos.

A máquina de corte a plasma possui dois métodos de início de arco:

1. Arco de contato

2. Início do arco de transferência

Arco de contato

Máquina de corte a plasma tipo de contato: o bico isolado da agulha do pólo é conectado à peça de trabalho (conectado à extremidade positiva da fonte de alimentação de corte) e, em seguida, a corrente de alta frequência e alta tensão é aplicada à agulha do eletrodo (agulha de tungstênio) conectada a a extremidade negativa da fonte de alimentação de modo que a agulha polar emita um arco elétrico. O arco plasma é formado sob a ação da tensão, pressão do ar e campo magnético. O arco de plasma é mantido para queimar de forma estável através de uma grande corrente e, em seguida, o bico é ligeiramente levantado (para evitar danos ao bico pela peça de trabalho quente), e o método de corte é mais adequado para uma pequena corrente (baixa potência) Corte a plasma máquina.

Arco de transferência

Máquina de corte a plasma tipo de arco de transferência (tipo arco dimensional): conecte a extremidade positiva da fonte de alimentação ao bocal através de uma certa resistência e um interruptor de relé, de modo que um arco seja formado entre a agulha do pólo e o bocal (devido ao limite de corrente de resistência, o arco é pequeno), e então o bico é fechado. Na peça que está diretamente conectada à extremidade positiva da fonte de alimentação, um arco com maior energia é formado entre a agulha polar e a peça. Após a compressão do arco, forma-se um arco de plasma, a conexão entre o bico e a extremidade positiva da fonte de alimentação é desconectada e o corte começa. O método de corte por arco de transferência pode evitar que o arco se desvie do centro do bico sob a ação da pressão do ar e danifique o bico. Este método é adequado para máquinas de corte a plasma de alta potência.
